Nhiệt độ thay đổi chỉ vài độ cũng có thể ảnh hưởng đến chất lượng sản phẩm, làm gián đoạn quy trình sản xuất hoặc tăng chi phí vận hành nếu không được kiểm soát kịp thời. Vì vậy, điều khiển nhiệt độ đã trở thành giải pháp không thể thiếu trong các nhà máy, kho lạnh, phòng thí nghiệm và hệ thống HVAC. Vậy điều khiển nhiệt độ là gì, hoạt động như thế nào và làm sao để lựa chọn phương pháp điều khiển phù hợp? Cùng tìm hiểu chi tiết trong bài viết dưới đây.
Điều khiển nhiệt độ là gì?
Điều khiển nhiệt độ là quá trình giám sát, điều chỉnh và duy trì nhiệt độ của một môi trường hoặc hệ thống ở mức cài đặt mong muốn. Thông qua việc liên tục thu thập dữ liệu từ cảm biến nhiệt độ, hệ thống sẽ so sánh nhiệt độ thực tế với giá trị đã thiết lập, từ đó tự động điều khiển thiết bị gia nhiệt hoặc làm lạnh để giữ nhiệt độ ổn định. Đây là giải pháp quan trọng giúp đảm bảo chất lượng sản phẩm, nâng cao hiệu suất vận hành và giảm thiểu các rủi ro do biến động nhiệt độ gây ra.

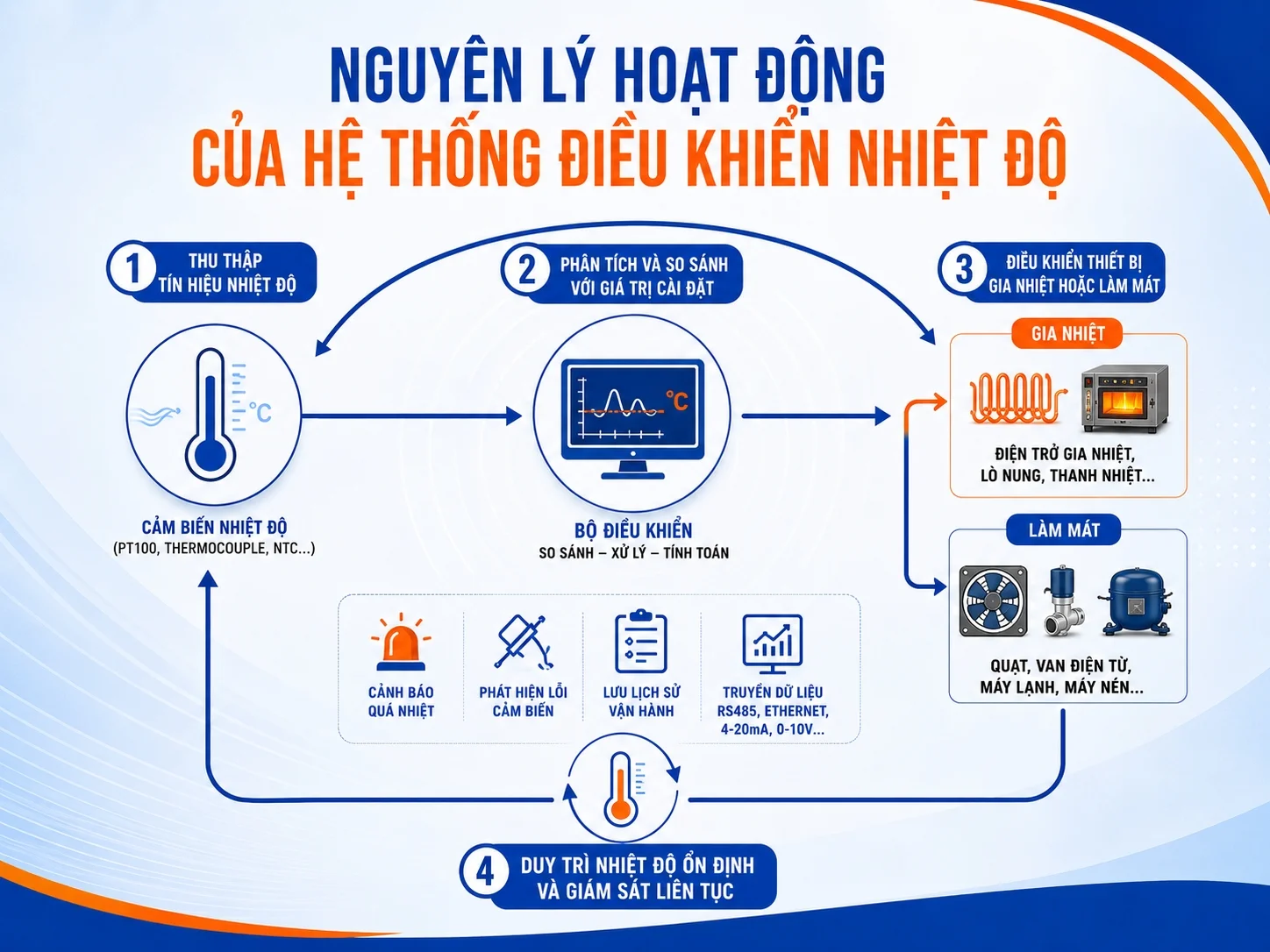

Nguyên lý hoạt động của hệ thống điều khiển nhiệt độ
Hệ thống điều khiển nhiệt độ hoạt động theo nguyên tắc đo lường – so sánh – điều khiển, giúp duy trì nhiệt độ trong phạm vi cài đặt với độ chính xác cao. Toàn bộ quá trình được thực hiện liên tục theo vòng lặp khép kín, đảm bảo thiết bị gia nhiệt hoặc làm mát phản ứng kịp thời khi nhiệt độ thay đổi.
Thu thập tín hiệu nhiệt độ
Quá trình bắt đầu từ cảm biến nhiệt độ như PT100, Thermocouple (K, J, T…) hoặc NTC, được lắp tại vị trí cần giám sát. Cảm biến ghi nhận nhiệt độ thực tế của môi trường, chất lỏng, bề mặt hoặc thiết bị, sau đó chuyển đổi thành tín hiệu điện tương ứng để gửi đến bộ điều khiển. Độ chính xác của phép đo phụ thuộc vào loại cảm biến, vị trí lắp đặt và khả năng chống nhiễu của hệ thống. Vì vậy, việc lựa chọn đúng cảm biến là yếu tố quan trọng để đảm bảo kết quả điều khiển ổn định.
Phân tích và so sánh với giá trị cài đặt
Bộ điều khiển nhiệt độ tiếp nhận tín hiệu từ cảm biến và liên tục so sánh với giá trị nhiệt độ người dùng đã cài đặt (Set Point). Khi phát hiện chênh lệch giữa nhiệt độ thực tế và nhiệt độ mong muốn, bộ vi xử lý sẽ tính toán mức điều khiển phù hợp để đưa hệ thống trở về trạng thái ổn định.
Ở các bộ điều khiển hiện đại, thuật toán PID (Proportional – Integral – Derivative) thường được áp dụng nhằm giảm hiện tượng quá nhiệt, dao động nhiệt độ và rút ngắn thời gian đạt đến giá trị cài đặt. Nhờ đó, hệ thống duy trì nhiệt độ chính xác hơn so với phương pháp điều khiển đóng/ngắt thông thường (ON/OFF).
Điều khiển thiết bị gia nhiệt hoặc làm mát
Sau khi xử lý dữ liệu, bộ điều khiển phát tín hiệu đến thiết bị đầu ra như rơ le, SSR (Solid State Relay), contactor hoặc ngõ ra analog để điều khiển tải.
- Khi nhiệt độ thấp hơn giá trị cài đặt, bộ điều khiển sẽ kích hoạt điện trở gia nhiệt, lò nung, thanh nhiệt hoặc các thiết bị tạo nhiệt.
- Khi nhiệt độ vượt ngưỡng cho phép, hệ thống sẽ ngắt nguồn gia nhiệt hoặc điều khiển quạt, van điện từ, máy làm lạnh hay các thiết bị làm mát để đưa nhiệt độ trở về mức yêu cầu.
Duy trì nhiệt độ ổn định và giám sát liên tục
Trong suốt thời gian hoạt động, cảm biến vẫn liên tục gửi dữ liệu mới về bộ điều khiển. Mỗi khi nhiệt độ thay đổi do tác động của môi trường hoặc tải nhiệt, bộ xử lý sẽ tự động điều chỉnh tín hiệu đầu ra để cân bằng lại hệ thống. Nhiều bộ điều khiển còn được tích hợp chức năng cảnh báo quá nhiệt, đứt cảm biến, phát hiện lỗi tín hiệu, lưu lịch sử vận hành và truyền dữ liệu qua các giao thức như RS485 Modbus RTU, Ethernet hoặc tín hiệu analog 4–20 mA, 0–10 V.

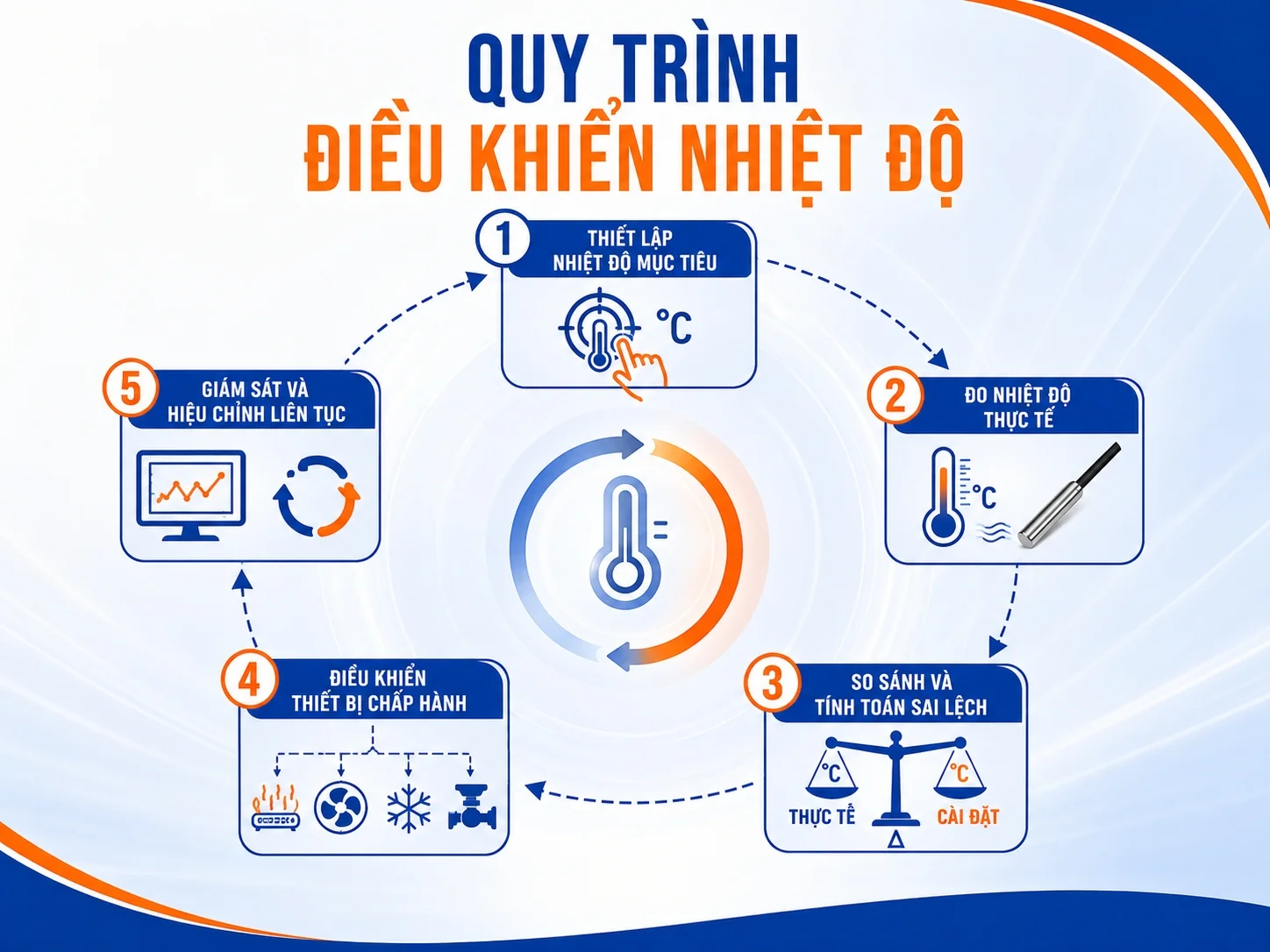

Quy trình điều khiển nhiệt độ
Hệ thống điều khiển nhiệt độ vận hành theo quy trình từ cài đặt, đo lường đến điều chỉnh, giúp duy trì nhiệt độ ổn định, đảm bảo độ chính xác và hoạt động liên tục.
Bước 1: Thiết lập nhiệt độ mục tiêu
Người vận hành cài đặt giá trị nhiệt độ mong muốn (Setpoint) trên bộ điều khiển. Ngoài nhiệt độ mục tiêu, nhiều bộ điều khiển còn cho phép thiết lập các thông số như dải sai số, thời gian trễ, chế độ điều khiển On/Off hoặc PID và ngưỡng cảnh báo để phù hợp với từng quy trình sản xuất.
Bước 2: Đo nhiệt độ thực tế
Cảm biến nhiệt độ được lắp tại vị trí cần giám sát sẽ liên tục đo nhiệt độ của môi trường hoặc thiết bị. Dữ liệu sau khi thu thập được chuyển thành tín hiệu điện và truyền về bộ điều khiển để xử lý theo thời gian thực.
Bước 3: So sánh và tính toán sai lệch
Bộ điều khiển nhận tín hiệu từ cảm biến, sau đó so sánh nhiệt độ thực tế với giá trị đã cài đặt. Nếu xuất hiện chênh lệch, hệ thống sẽ xác định mức sai số và tính toán phương án điều khiển phù hợp nhằm đưa nhiệt độ trở về ngưỡng mong muốn.
Bước 4: Điều khiển thiết bị chấp hành
Dựa trên kết quả tính toán, bộ điều khiển sẽ phát tín hiệu đến relay, SSR, contactor hoặc các thiết bị điều khiển khác để vận hành nguồn gia nhiệt, máy nén lạnh, quạt làm mát hoặc van điều tiết. Tùy theo phương pháp điều khiển, thiết bị đầu ra có thể đóng/ngắt hoặc điều chỉnh công suất liên tục.
Bước 5: Giám sát và hiệu chỉnh liên tục
Sau mỗi lần điều chỉnh, cảm biến tiếp tục cập nhật nhiệt độ mới và gửi về bộ điều khiển. Hệ thống lặp lại quá trình đo lường, so sánh và điều chỉnh trong suốt thời gian vận hành. Nhờ đó, nhiệt độ luôn được duy trì ổn định ngay cả khi điều kiện môi trường hoặc tải nhiệt thay đổi.
Ứng dụng của điều khiển nhiệt độ trong thực tế
Kỹ thuật điều khiển nhiệt độ được ứng dụng rộng rãi trong công nghiệp và dân dụng nhằm duy trì nhiệt độ ổn định, nâng cao hiệu quả vận hành. Trong sản xuất, hệ thống được sử dụng cho lò sấy, lò nung, máy ép nhựa, nồi hơi và dây chuyền gia nhiệt. Đối với thực phẩm, dược phẩm và HVAC, điều khiển nhiệt độ giúp bảo quản sản phẩm, kiểm soát môi trường và đảm bảo chất lượng. Việc lựa chọn thiết bị phù hợp còn góp phần tiết kiệm năng lượng, tăng độ ổn định và kéo dài tuổi thọ hệ thống.
Các lỗi thường gặp trong hệ thống điều khiển nhiệt độ
Trong quá trình vận hành, hệ thống điều khiển nhiệt độ có thể gặp nhiều sự cố làm giảm độ chính xác, ảnh hưởng đến chất lượng sản phẩm hoặc gây gián đoạn sản xuất. Việc nhận biết sớm nguyên nhân sẽ giúp khắc phục nhanh chóng và duy trì hệ thống hoạt động ổn định.
| Lỗi thường gặp | Nguyên nhân | Cách khắc phục |
| Nhiệt độ hiển thị không chính xác | Cảm biến nhiệt độ hỏng, lắp sai vị trí hoặc chưa được hiệu chuẩn | Kiểm tra vị trí lắp đặt, hiệu chuẩn hoặc thay cảm biến mới nếu cần |
| Nhiệt độ dao động liên tục | Cài đặt thông số PID chưa phù hợp, cảm biến phản hồi chậm hoặc tải nhiệt thay đổi lớn | Điều chỉnh lại thông số PID, kiểm tra cảm biến và tối ưu điều kiện vận hành |
| Hệ thống không gia nhiệt hoặc không làm lạnh | Relay, SSR, contactor hoặc thiết bị đầu ra bị hỏng; mất nguồn cấp | Kiểm tra nguồn điện, tín hiệu điều khiển và thay thế linh kiện bị lỗi |
| Nhiệt độ vượt quá giá trị cài đặt (Overshoot) | Công suất gia nhiệt quá lớn, thông số điều khiển chưa tối ưu hoặc cảm biến phản hồi chậm | Giảm công suất gia nhiệt, tinh chỉnh PID và kiểm tra vị trí lắp cảm biến |
| Bộ điều khiển báo lỗi cảm biến | Đứt dây tín hiệu, đấu nối sai hoặc cảm biến bị hỏng | Kiểm tra dây dẫn, đầu nối và thay cảm biến nếu cần |
| Bộ điều khiển không nhận tín hiệu | Lỗi nguồn cấp, cáp tín hiệu hoặc cổng kết nối | Kiểm tra nguồn điện, dây tín hiệu và các đầu nối trước khi thay thiết bị |
| Thiết bị đóng/ngắt liên tục | Độ trễ (Hysteresis) cài đặt quá nhỏ hoặc tải không phù hợp với phương pháp On/Off | Điều chỉnh lại dải sai số hoặc chuyển sang điều khiển PID nếu yêu cầu độ ổn định cao |
| Tiêu thụ điện năng cao | Hệ thống hoạt động liên tục do cách nhiệt kém, cảm biến sai lệch hoặc cài đặt chưa tối ưu | Kiểm tra lớp cách nhiệt, hiệu chuẩn cảm biến và tối ưu thông số điều khiển |
Câu hỏi thường gặp về điều khiển nhiệt độ
Điều khiển nhiệt độ và giám sát nhiệt độ khác nhau như thế nào?
Giám sát nhiệt độ chỉ có nhiệm vụ đo lường, hiển thị và ghi nhận giá trị nhiệt độ để người dùng theo dõi hoặc nhận cảnh báo khi vượt ngưỡng. Trong khi đó, điều khiển nhiệt độ không chỉ đo mà còn tự động điều chỉnh thiết bị gia nhiệt hoặc làm lạnh để duy trì nhiệt độ theo giá trị cài đặt. Vì vậy, hệ thống điều khiển mang tính chủ động và phù hợp với các quy trình cần nhiệt độ ổn định.
Khi nào nên sử dụng điều khiển On/Off và khi nào nên dùng PID?
Điều khiển On/Off phù hợp với các ứng dụng không yêu cầu độ chính xác quá cao như bể nước nóng, tủ sấy hoặc hệ thống thông gió. Ngược lại, điều khiển PID thích hợp cho lò nung, máy ép nhựa, phòng thí nghiệm, dây chuyền thực phẩm và các hệ thống công nghiệp cần kiểm soát nhiệt độ ổn định, hạn chế dao động và giảm hiện tượng vượt nhiệt.
Làm thế nào để điều khiển nhiệt độ chính xác hơn?
Để nâng cao độ chính xác, cần lựa chọn cảm biến phù hợp, lắp đặt đúng vị trí, cài đặt bộ điều khiển theo đặc tính của hệ thống và hiệu chuẩn thiết bị định kỳ. Đối với các ứng dụng yêu cầu kiểm soát nhiệt nghiêm ngặt, nên sử dụng bộ điều khiển PID kết hợp cảm biến chất lượng cao để giảm sai số và duy trì nhiệt độ ổn định.
Hệ thống điều khiển nhiệt độ cần bảo trì định kỳ không?
Có. Việc bảo trì định kỳ giúp kiểm tra tình trạng cảm biến, bộ điều khiển, relay, SSR, dây kết nối và các thiết bị chấp hành. Đồng thời, hiệu chuẩn hệ thống theo định kỳ sẽ đảm bảo kết quả đo luôn chính xác, giảm nguy cơ xảy ra sự cố và kéo dài tuổi thọ của toàn bộ thiết bị.
