Đồng hồ đo áp suất lạnh Elitech SMG-1l

Trong quá trình lắp đặt, bảo trì và sửa chữa hệ thống điều hòa, kho lạnh hay HVAC, việc theo dõi áp suất môi chất lạnh chính xác là yếu tố rất quan trọng. Đồng hồ đo áp suất lạnh Elitech SMG-1L là thiết bị đo áp suất điện tử chuyên dụng, hỗ trợ hơn 87 loại môi chất lạnh, dải đo lên đến 500 PSI, màn hình LCD có đèn nền và nhiều tính năng thông minh giúp kỹ thuật viên làm việc nhanh chóng, chính xác hơn. Cùng Elitech Việt Nam tìm hiểu chi tiết về sản phẩm trong bài viết dưới đây.

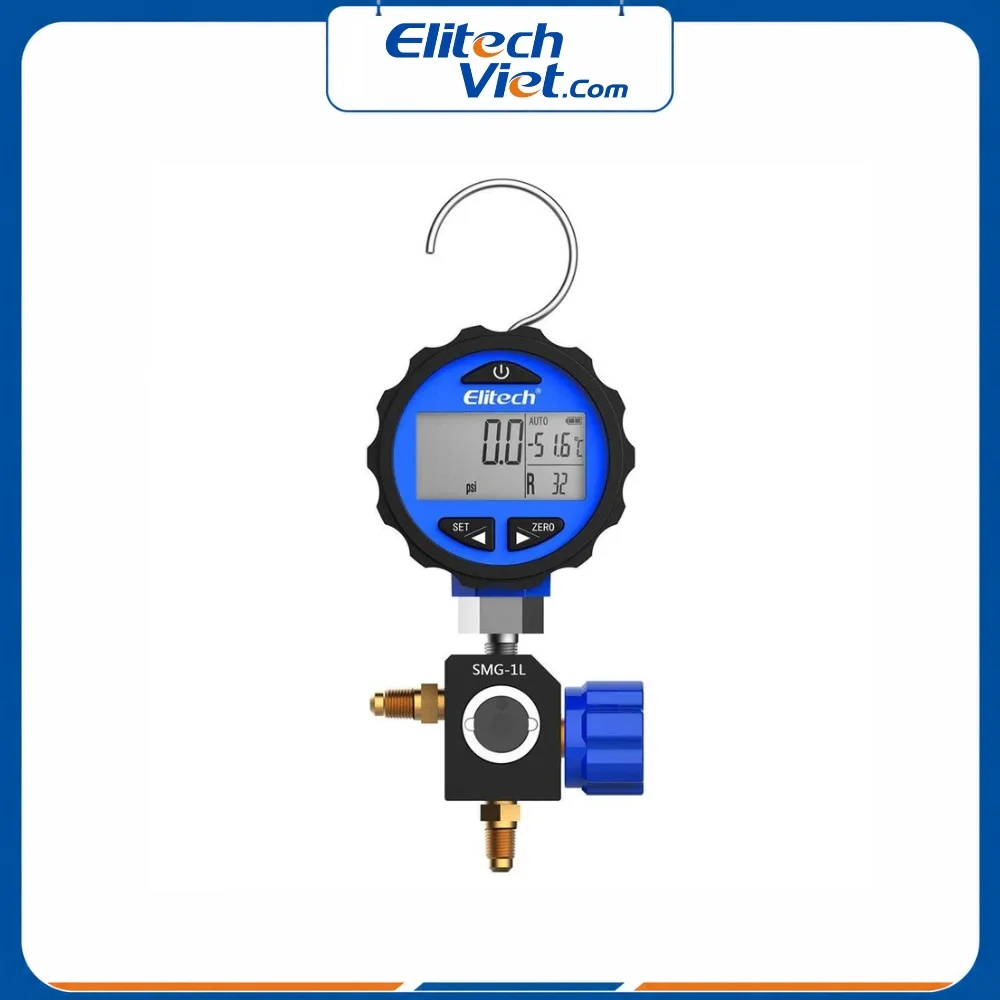

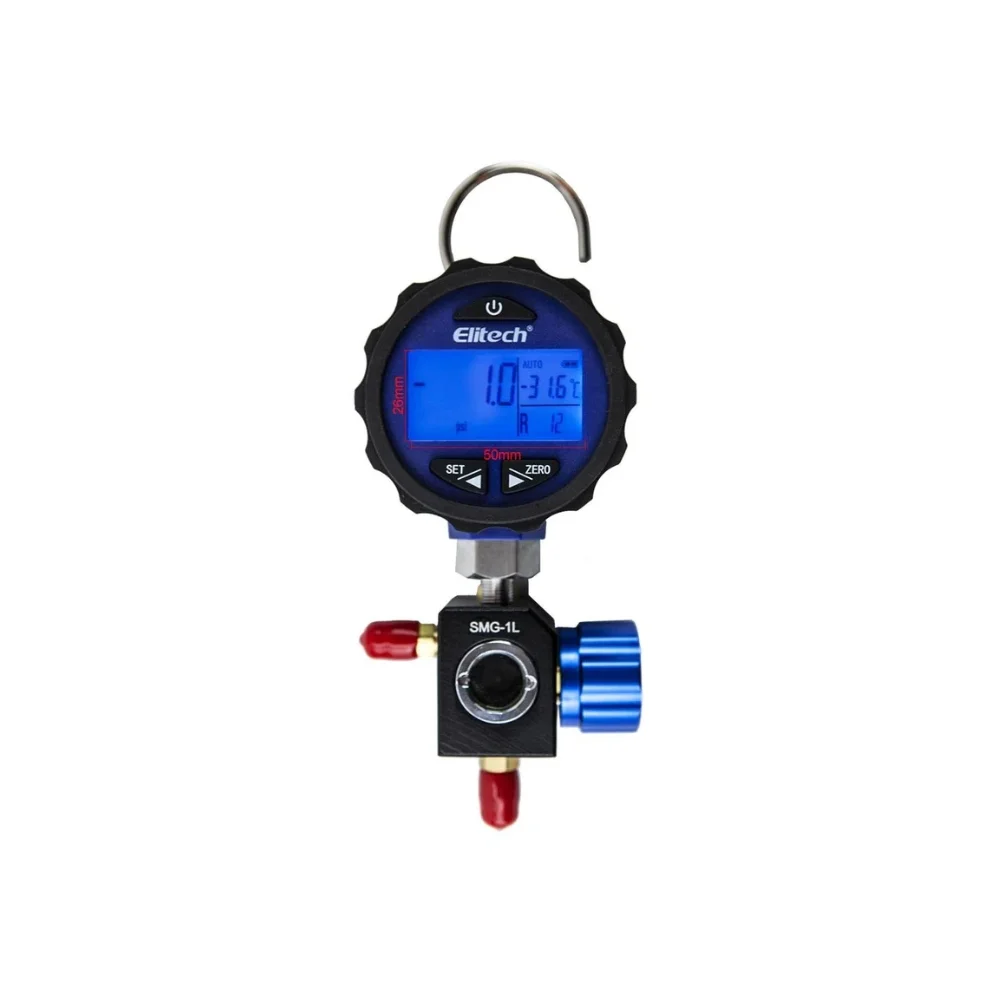

Tổng quan về đồng hồ đo áp suất lạnh Elitech SMG-1L (Dải đo -14.5 ~ 500 PSI)

Thiết bị đo áp suất lạnh Elitech SMG-1L là đồng hồ đo áp suất điện tử thuộc dòng SMG Series, được thiết kế dành riêng cho kỹ thuật viên HVAC và điện lạnh. Thiết bị hỗ trợ đo áp suất hệ thống lạnh, theo dõi quá trình nạp gas, hút chân không và bảo trì hệ thống điều hòa không khí.

Máy có khả năng đo áp suất trong dải từ -14.5 đến 500 PSI (-0.100 ~ 3.448 MPa) với độ chính xác cao, đồng thời hiển thị nhiệt độ bay hơi tương ứng của môi chất lạnh. Ngoài ra, Elitech SMG-1L còn tích hợp màn hình LCD có đèn nền, chuyển đổi nhiều đơn vị đo, cảnh báo quá áp, lưu giá trị Max/Min và chế độ tự động tắt nguồn giúp tiết kiệm pin.

Đặc điểm, tính năng nổi bật

• Đo áp suất trong dải -14.5 ~ 500 PSI (-0.100 ~ 3.448 MPa) với độ phân giải 0.5 PSI và độ chính xác ±0.5%FS, đáp ứng nhu cầu kiểm tra và bảo trì hệ thống lạnh.
• Hỗ trợ hơn 87 loại môi chất lạnh phổ biến như R22, R32, R134a, R404A, R407C, R410A, R290, R600a, R744 (CO₂), R1234yf, R1234ze…, giúp kỹ thuật viên dễ dàng lựa chọn môi chất phù hợp.
• Màn hình LCD có đèn nền màu xanh hiển thị rõ áp suất và nhiệt độ bay hơi, thuận tiện làm việc trong điều kiện thiếu sáng.
• Chuyển đổi linh hoạt 6 đơn vị áp suất gồm MPa, kPa, Bar, PSI, kg/cm² và cmHg, đồng thời hỗ trợ chuyển đổi nhiệt độ giữa °C và °F.
• Tích hợp chức năng lưu giá trị Max/Min, hỗ trợ theo dõi biến động áp suất và chẩn đoán tình trạng hệ thống.
• Cảnh báo quá áp khi vượt dải đo, màn hình hiển thị “-OL-“, đèn nền nhấp nháy và biểu tượng ALM giúp người dùng phát hiện kịp thời.
• Hỗ trợ cài đặt Auto OFF với các mốc 10, 20, 30, 40 phút hoặc tắt hoàn toàn để tiết kiệm pin.

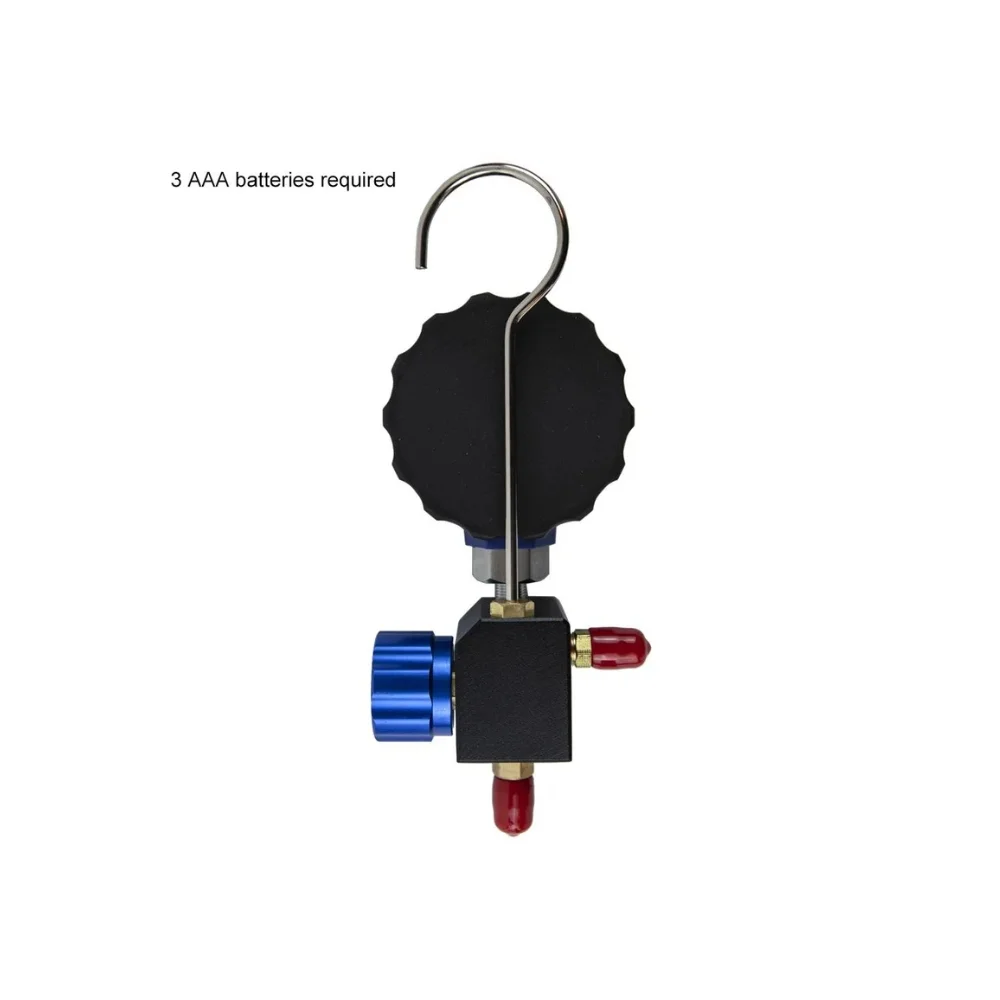

• Sử dụng 3 pin AAA, thời gian hoạt động lên đến khoảng 6 tháng trong điều kiện sử dụng thông thường.

Thông số kỹ thuật

Ứng dụng sản phẩm

Đồng hồ đo áp suất lạnh Elitech SMG-1L được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Kiểm tra áp suất hệ thống điều hòa dân dụng và thương mại.
• Bảo trì hệ thống HVAC.
• Kiểm tra hệ thống kho lạnh và kho đông.
• Theo dõi áp suất khi nạp hoặc thu hồi môi chất lạnh.
• Kiểm tra máy lạnh trung tâm (Chiller).
• Sửa chữa tủ lạnh, tủ đông, máy làm đá.
• Hỗ trợ kỹ thuật viên điện lạnh trong công tác lắp đặt và bảo dưỡng thiết bị.

Phụ kiện đi kèm

• Đồng hồ đo áp suất điện tử Elitech SMG-1L.
• Hướng dẫn sử dụng.
• Pin AAA (tùy phiên bản sản phẩm).

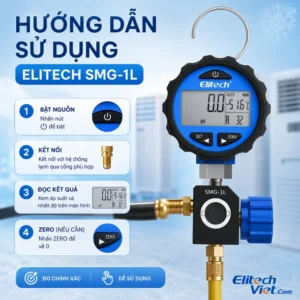

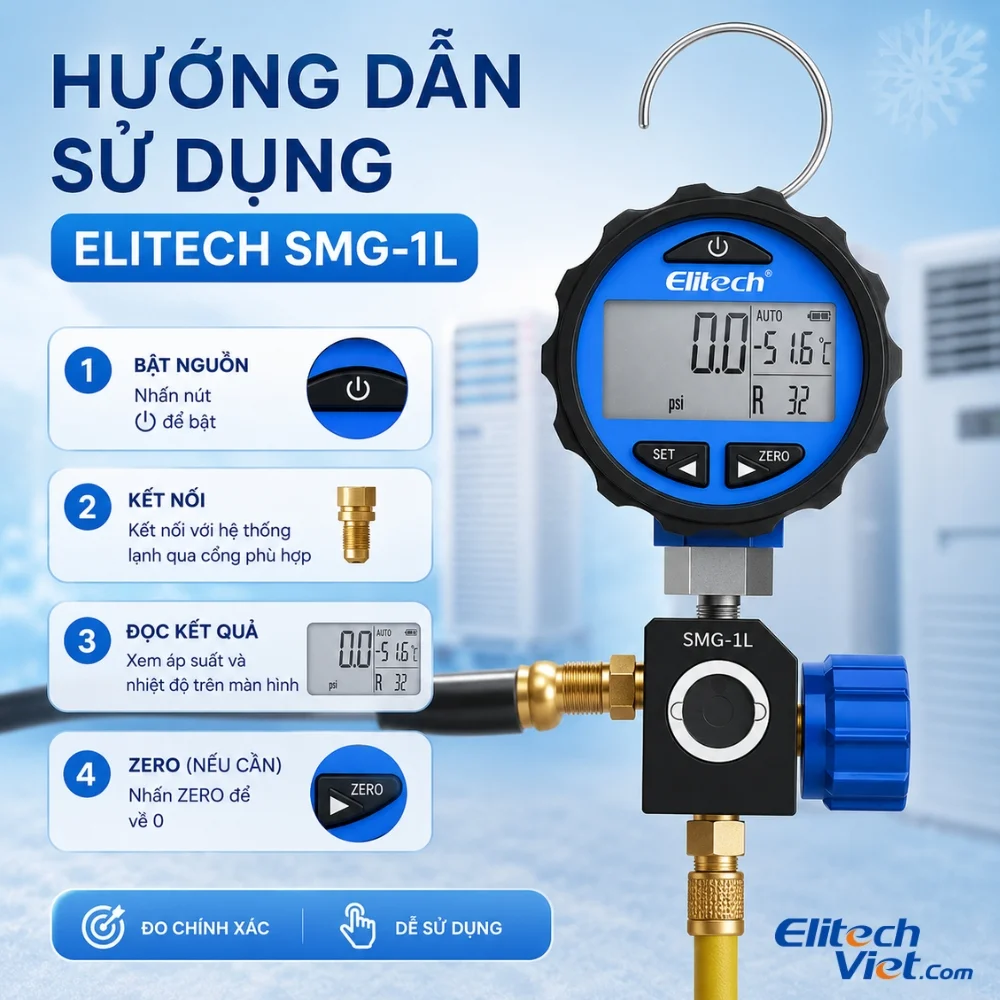

Hướng dẫn sử dụng đồng hồ đo áp suất lạnh Elitech SMG-1L

Khi sử dụng máy đo áp suất tuyệt đối, việc thực hiện đúng quy trình vận hành sẽ giúp nâng cao độ chính xác của phép đo và đảm bảo thiết bị hoạt động ổn định. Dưới đây là hướng dẫn chi tiết cách sử dụng đồng hồ đo áp suất lạnh Elitech SMG-1L HVAC cùng một số lưu ý quan trọng trong quá trình kiểm tra và bảo trì hệ thống lạnh.

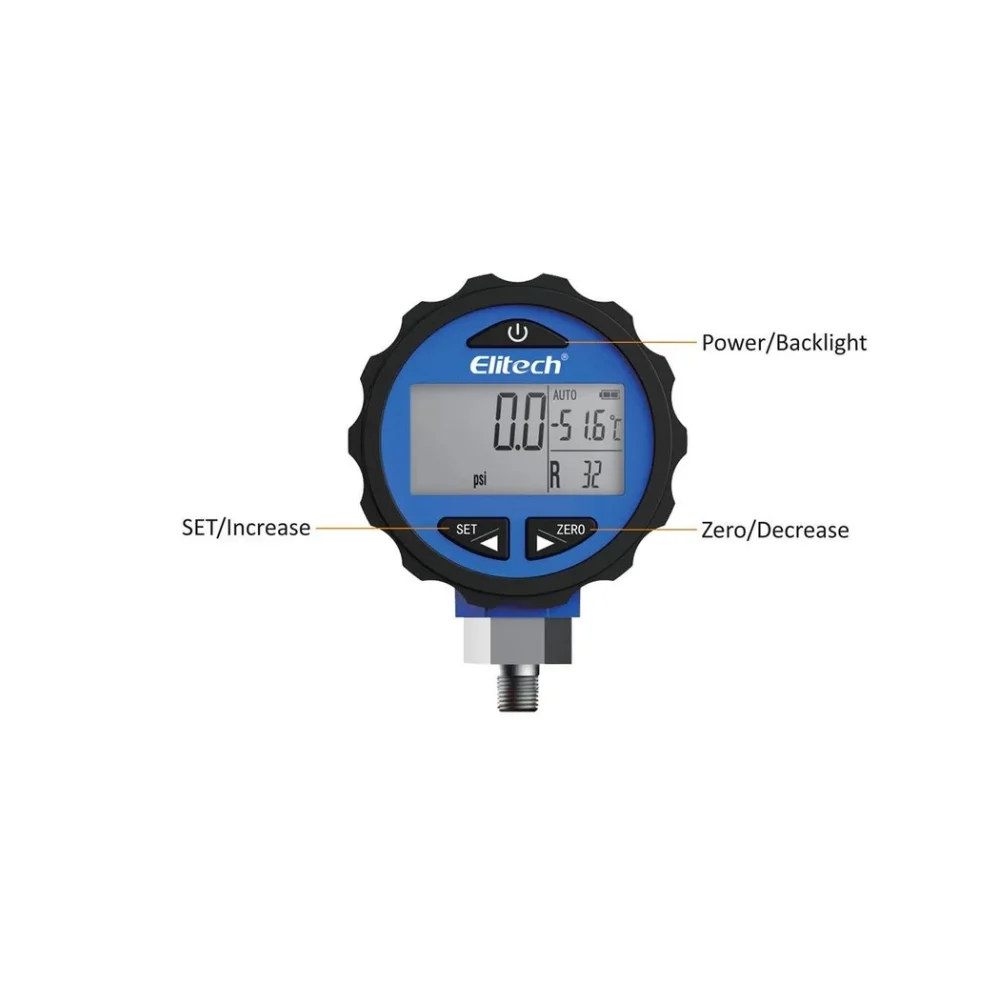

Bước 1: Lắp pin và khởi động thiết bị

Lắp 3 pin AAA vào đúng cực (+/-), sau đó nhấn nút Power để bật đồng hồ. Khi thiết bị khởi động, màn hình LCD sẽ hiển thị các thông số đo và trạng thái hoạt động.

Bước 2: Hiệu chỉnh về giá trị 0 (Zero)

Trước khi kết nối với hệ thống lạnh, nhấn nút ZERO để đưa đồng hồ về giá trị 0. Đây là bước được nhà sản xuất khuyến nghị nhằm đảm bảo kết quả đo có độ chính xác cao trước mỗi lần sử dụng.

Bước 3: Kết nối với hệ thống lạnh

Kết nối đồng hồ với cổng dịch vụ (Service Port) hoặc bộ manifold của hệ thống cần kiểm tra. Sau khi kết nối, thiết bị sẽ bắt đầu hiển thị áp suất và nhiệt độ bay hơi tương ứng với môi chất lạnh đã chọn.

Bước 4: Bật đèn nền khi làm việc trong môi trường thiếu sáng

Trong khi thiết bị đang hoạt động, nhấn nút Power để bật đèn nền màn hình LCD. Người dùng cũng có thể cài đặt thời gian tắt đèn nền ở các mức 3 giây, 4 giây, 5 giây, 10 giây, 15 giây hoặc luôn bật theo nhu cầu sử dụng.

Bước 5: Xem và xóa giá trị Max/Min

• Khi đèn nền đang bật, nhấn Power một lần để xem giá trị Max.
• Nhấn Power hai lần để xem giá trị Min.
• Để xóa dữ liệu Max hoặc Min, nhấn giữ nút ZERO cho đến khi màn hình hiển thị 8888.

Bước 6: Thay đổi đơn vị nhiệt độ và áp suất

Để thay đổi cài đặt:

• Nhấn giữ nút SET cho đến khi màn hình hiển thị AUTO.
• Nhấn nút Power một lần để chuyển đến mục C-℉, sau đó sử dụng nút SET hoặc ZERO để chuyển đổi giữa °C và °F.
• Nhấn nút Power hai lần để vào mục UNIT, sau đó dùng nút SET hoặc ZERO để lựa chọn đơn vị áp suất gồm MPa, kPa, Bar, PSI, kg/cm² hoặc cmHg.

Bước 7: Hoàn tất đo và tắt thiết bị

Sau khi hoàn thành công việc, nhấn nút Power để tắt thiết bị hoặc để đồng hồ tự động tắt theo thời gian Auto OFF đã cài đặt nhằm tiết kiệm pin. Khi chức năng Auto OFF được kích hoạt, màn hình sẽ hiển thị biểu tượng AUTO.

FAQ – Một số câu hỏi thường gặp

Đồng hồ đo áp suất lạnh Elitech SMG-1L dùng được cho những loại môi chất lạnh nào?

Đồng hồ nạp gas lạnh Elitech SMG-1L được tích hợp sẵn dữ liệu của hơn 87 loại môi chất lạnh phổ biến như R22, R32, R134a, R404A, R407C, R410A, R290, R600a, R744 (CO₂), R1234yf… Điều này giúp kỹ thuật viên dễ dàng lựa chọn đúng loại gas khi kiểm tra, bảo trì hoặc nạp môi chất lạnh cho nhiều hệ thống điều hòa và HVAC khác nhau.

Đồng hồ nạp gas điều hòa Elitech SMG-1L có thể thay thế đồng hồ manifold cơ truyền thống không?

Có. Thiết bị kiểm tra áp suất gas lạnh Elitech SMG-1L là đồng hồ đo áp suất điện tử chuyên dụng, cho khả năng hiển thị áp suất chính xác hơn đồng hồ kim và hỗ trợ tính toán nhiệt độ bay hơi theo từng môi chất lạnh. Tuy nhiên, để thực hiện nạp gas hoặc hút chân không, thiết bị vẫn cần kết hợp với bộ dây và manifold phù hợp.

Thiết bị có sử dụng được trong môi trường thiếu sáng không?

Có. Thiết bị đo áp suất môi chất lạnh Elitech SMG-1L được trang bị màn hình LCD có đèn nền màu xanh, giúp hiển thị rõ các thông số ngay cả khi làm việc vào ban đêm, trong phòng máy hoặc khu vực có ánh sáng yếu. Người dùng cũng có thể cài đặt thời gian sáng đèn nền theo nhu cầu sử dụng.
