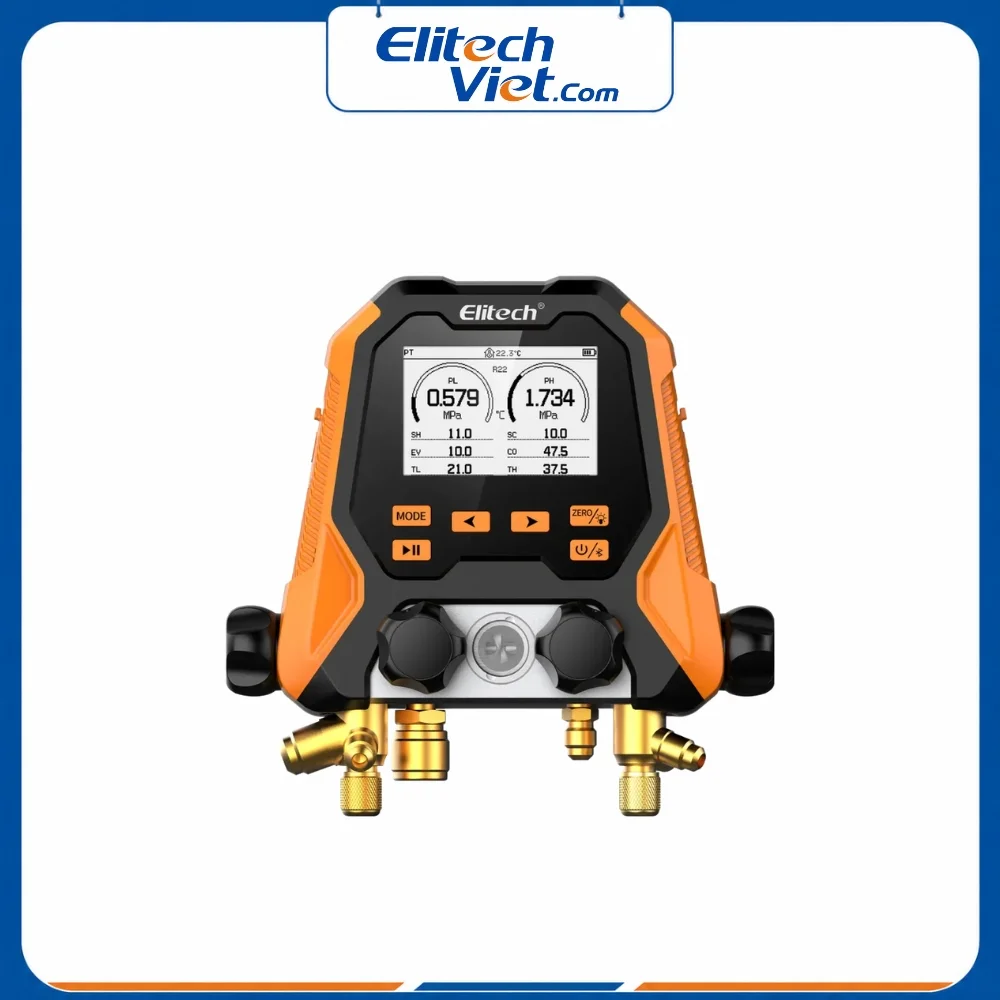

Đồng hồ đo điện vạn năng Elitech MS-870S

Trong quá trình lắp đặt, bảo trì và sửa chữa hệ thống điều hòa, tủ lạnh hay bơm nhiệt, việc kiểm tra áp suất và tình trạng môi chất lạnh đóng vai trò rất quan trọng. Đồng hồ đo điện vạn năng Elitech MS-870S là bộ đồng hồ HVAC kỹ thuật số tích hợp 4 chức năng trong một thiết bị, hỗ trợ đo áp suất, kiểm tra chân không, kiểm tra giữ áp và lưu trữ dữ liệu qua Bluetooth. Hãy cùng Elitech Việt Nam tìm hiểu chi tiết về sản phẩm trong bài viết dưới đây.

Tổng quan về đồng hồ đo điện vạn năng Elitech MS-870S

Elitech MS-870S là bộ đồng hồ kỹ thuật số chuyên dụng dành cho kỹ thuật viên HVAC/R. Thiết bị hỗ trợ đo áp suất từ -14.7 đến 800 psi, đo nhiệt độ từ -40 đến 150°C, tích hợp Bluetooth kết nối ứng dụng Elitech giúp lưu trữ dữ liệu, theo dõi biểu đồ và xuất báo cáo nhanh chóng.

Ngoài khả năng đo chính xác, thiết bị còn được cài đặt sẵn 18 loại môi chất lạnh phổ biến và có thể cập nhật thêm thông qua ứng dụng, đáp ứng nhu cầu sử dụng cho nhiều hệ thống lạnh khác nhau.

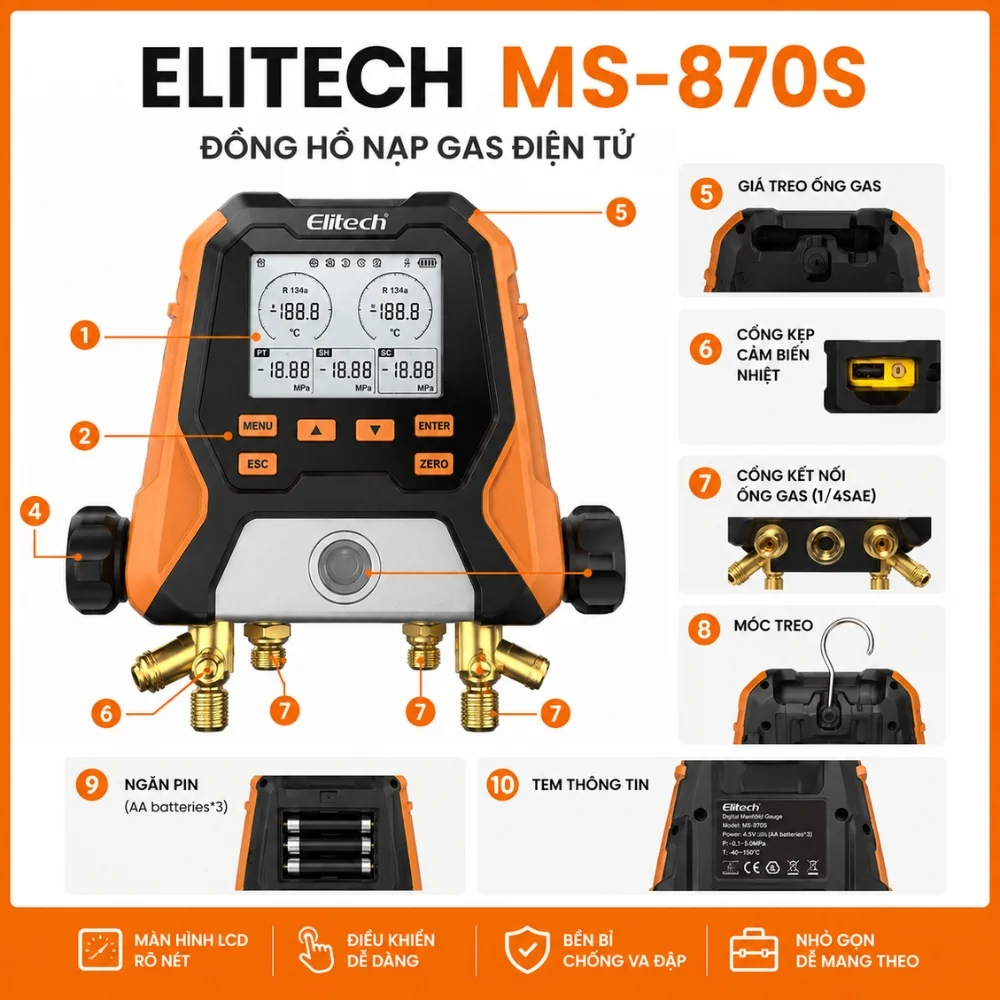

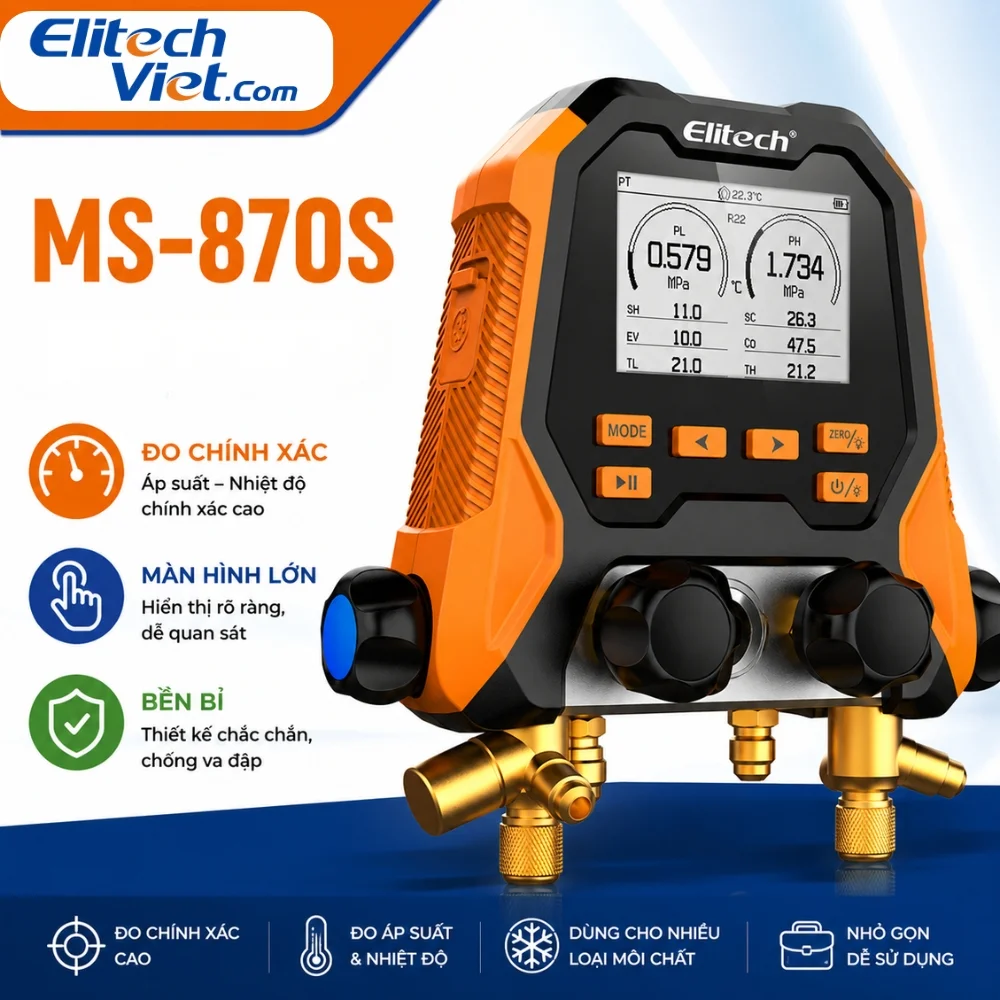

Đặc điểm, tính năng nổi bật

• Thiết kế đa chức năng 4 trong 1 gồm đo áp suất, kiểm tra chân không, kiểm tra giữ áp và ghi dữ liệu.
• Đo áp suất trong khoảng -14.7 ~ 800 psi với độ chính xác ±0.5%FS, hỗ trợ nhiều đơn vị đo như psi, bar, MPa, kPa, kg/cm² và inHg.
• Đo nhiệt độ từ -40 đến 150°C, độ phân giải 0.1°C, cho kết quả chính xác khi kiểm tra hệ thống lạnh.
• Tích hợp Bluetooth kết nối ứng dụng Elitech để xem dữ liệu theo thời gian thực, biểu đồ xu hướng và lưu lịch sử đo.
• Hỗ trợ sẵn 18 môi chất lạnh như R410A, R32, R134a, R404A… và có thể cập nhật thêm qua APP.
• Màn hình LCD ma trận điểm hiển thị rõ ràng ngay cả trong môi trường làm việc.
• Sử dụng 3 pin AA, thời lượng lên đến 150 giờ khi tắt Bluetooth và đèn nền.

Thông số kỹ thuật

Ứng dụng của thiết bị kiểm tra điện Elitech MS-870S

Đồng hồ đo điện vạn năng Elitech MS-870S được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Lắp đặt và bảo trì hệ thống điều hòa dân dụng, thương mại.
• Kiểm tra hệ thống lạnh tại kho lạnh, tủ đông và tủ mát.
• Bảo dưỡng máy bơm nhiệt (Heat Pump).
• Kiểm tra áp suất hệ thống HVAC/R.
• Hút chân không và kiểm tra độ kín đường ống gas.
• Đánh giá hiệu suất hoạt động của hệ thống làm lạnh.

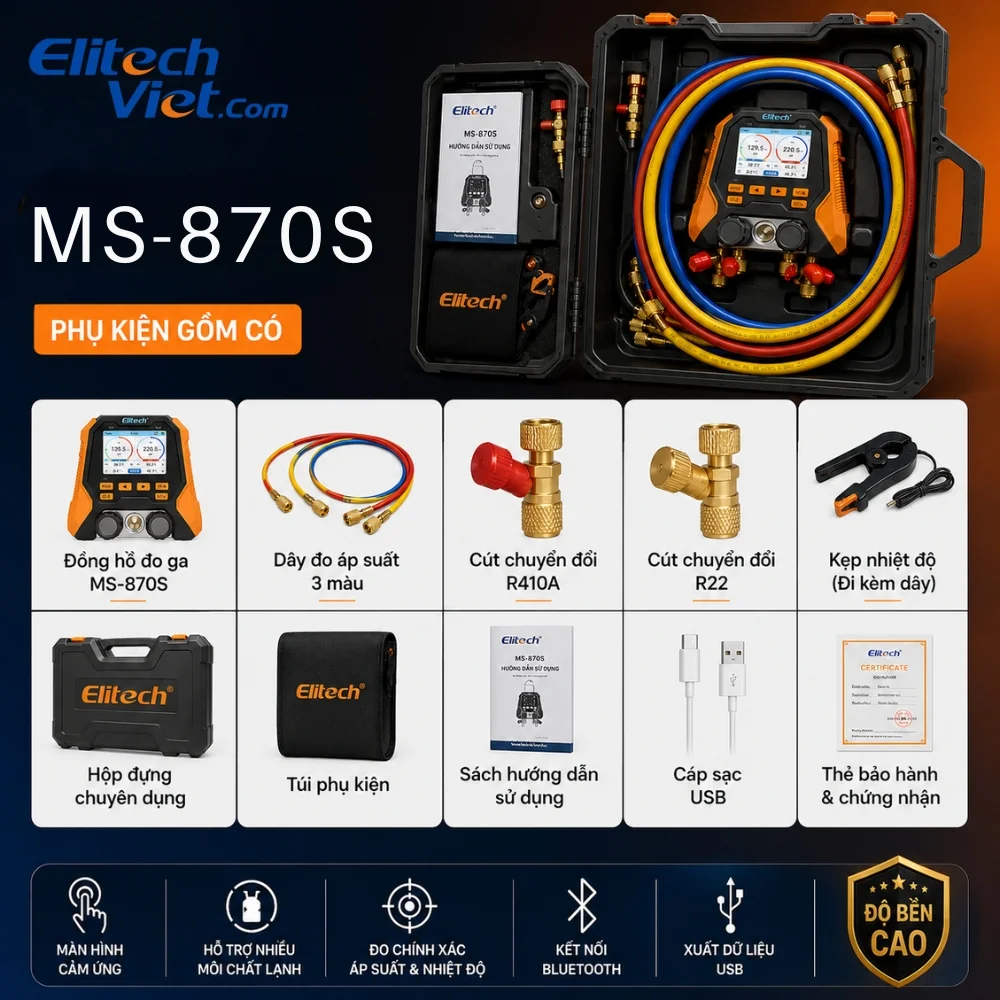

Phụ kiện đi kèm

• Đồng hồ kỹ thuật số Elitech MS-870S.
• Bộ dây nạp gas Ball Valve Hose Set.
• 02 đầu chuyển nhanh R410A.
• 01 van R410A.
• Hướng dẫn sử dụng.

Hướng dẫn sử dụng đồng hồ đo điện vạn năng Elitech MS-870S

Để khai thác tối đa hiệu suất của đồng hồ đo điện vạn năng model Elitech MS-870S, đồng thời đảm bảo độ chính xác trong quá trình đo áp suất, nhiệt độ và kiểm tra hệ thống HVAC/R, người dùng nên thực hiện theo các bước hướng dẫn dưới đây.

Bước 1: Lắp pin và kết nối thiết bị

Mở nắp pin và lắp 03 pin AA 1.5V đúng chiều cực. Sau đó kết nối bộ dây nạp gas (manifold hose) với các cổng tương ứng trên đồng hồ và hệ thống lạnh cần kiểm tra. Kiểm tra các đầu nối đã được siết kín trước khi vận hành để tránh rò rỉ môi chất lạnh.

Bước 2: Khởi động và lựa chọn môi chất lạnh

Nhấn nút Power để bật thiết bị.

Để thay đổi loại môi chất lạnh, nhấn giữ tổ hợp phím theo hướng dẫn trên thiết bị trong khoảng 3 giây để mở khóa danh sách môi chất, sau đó dùng các phím điều hướng để chọn loại gas phù hợp (R410A, R32, R134a, R404A…). Thiết bị được cài đặt sẵn 18 loại môi chất lạnh và có thể cập nhật thêm thông qua ứng dụng Elitech.

Bước 3: Chọn chế độ làm việc

Máy đo vạn năng Elitech MS-870S hỗ trợ ba chế độ chính:

• Pressure & Temperature: Đo áp suất và nhiệt độ của hệ thống lạnh theo thời gian thực.
• Pressure Hold: Kiểm tra khả năng giữ áp nhằm đánh giá độ kín của hệ thống.
• Vacuum: Theo dõi quá trình hút chân không và kiểm tra mức chân không trong hệ thống.

Lựa chọn chế độ phù hợp trước khi tiến hành đo để đảm bảo kết quả chính xác.

Bước 4: Theo dõi kết quả đo

Trong quá trình vận hành, màn hình LCD sẽ hiển thị các thông số như:

• Áp suất cao và áp suất thấp.
• Nhiệt độ đo từ đầu dò.
• Loại môi chất lạnh đang sử dụng.
• Đơn vị đo áp suất (psi, bar, MPa, kPa, kg/cm² hoặc inHg).

Thiết bị cũng hỗ trợ tính toán Superheat và Subcooling để hỗ trợ đánh giá hiệu suất của hệ thống lạnh.

Bước 5: Ghi dữ liệu và kết nối Bluetooth

Bật Bluetooth trên điện thoại và kết nối với ứng dụng Elitech Tools App. Người dùng có thể theo dõi dữ liệu theo thời gian thực, xem biểu đồ xu hướng, lưu lịch sử đo, xuất báo cáo và cập nhật cơ sở dữ liệu môi chất lạnh hoặc firmware từ xa (OTA).

Bước 6: Kết thúc quá trình đo

Sau khi hoàn tất kiểm tra, đóng van, tháo các dây kết nối theo đúng quy trình kỹ thuật và tắt nguồn thiết bị. Vệ sinh đồng hồ cùng các phụ kiện trước khi bảo quản ở nơi khô ráo, tránh nhiệt độ và độ ẩm cao nhằm kéo dài tuổi thọ thiết bị.

FAQ – Một số câu hỏi thường gặp

Đồng hồ đo điện vạn năng Elitech MS-870S đo được những thông số nào?

Thiết bị hỗ trợ đo áp suất, nhiệt độ, kiểm tra chân không (Vacuum Test), kiểm tra giữ áp (Pressure Hold Test) và ghi dữ liệu phục vụ cho công tác lắp đặt, bảo trì hệ thống HVAC/R.

Đồng hồ đo đa năng Elitech MS-870S hỗ trợ những loại môi chất lạnh nào?

Máy được cài đặt sẵn 18 loại môi chất lạnh phổ biến như R410A, R32, R134a, R404A, R22, R290… Ngoài ra, người dùng có thể cập nhật thêm danh sách môi chất mới thông qua ứng dụng Elitech.

Đồng hồ Elitech MS-870S có kết nối điện thoại được không?

Có. Thiết bị tích hợp Bluetooth, cho phép kết nối với ứng dụng Elitech trên điện thoại để theo dõi dữ liệu theo thời gian thực, lưu lịch sử đo, xem biểu đồ xu hướng và xuất báo cáo.
