Đồng hồ đo áp suất ga lạnh Elitech LMG-10

Đồng hồ đo áp suất ga lạnh Elitech LMG-10 là thiết bị hỗ trợ kiểm tra, chẩn đoán và bảo trì hệ thống điều hòa không khí, máy lạnh và bơm nhiệt với độ chính xác cao. Sản phẩm tích hợp cơ sở dữ liệu của 88 loại môi chất lạnh, hỗ trợ đo áp suất, nhiệt độ, kiểm tra chân không, phát hiện rò rỉ và tự động tính toán độ quá nhiệt (Superheat) cùng độ làm lạnh phụ (Subcooling). Hãy cùng Elitech Việt Nam tìm hiểu những tính năng nổi bật, ứng dụng thực tế và cách sử dụng thiết bị trong bài viết dưới đây.

Tổng quan về đồng hồ đo áp suất ga lạnh Elitech LMG-10

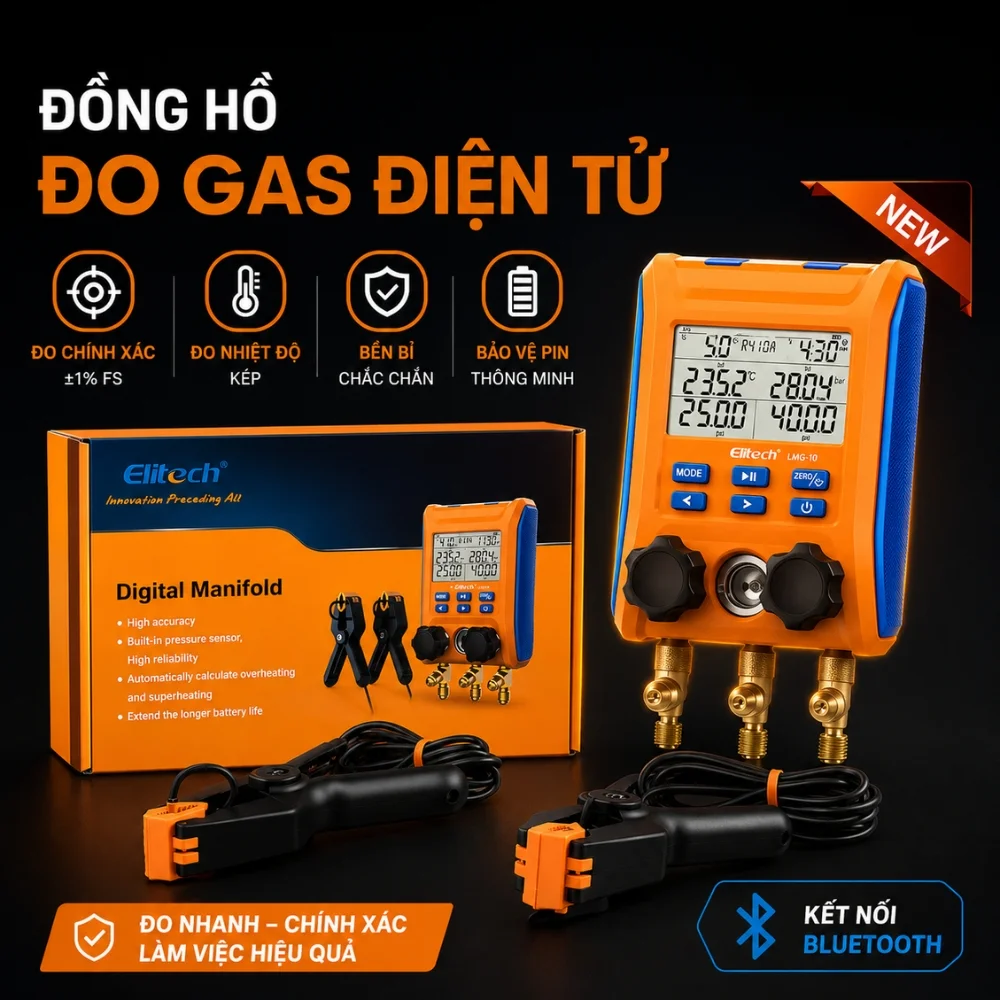

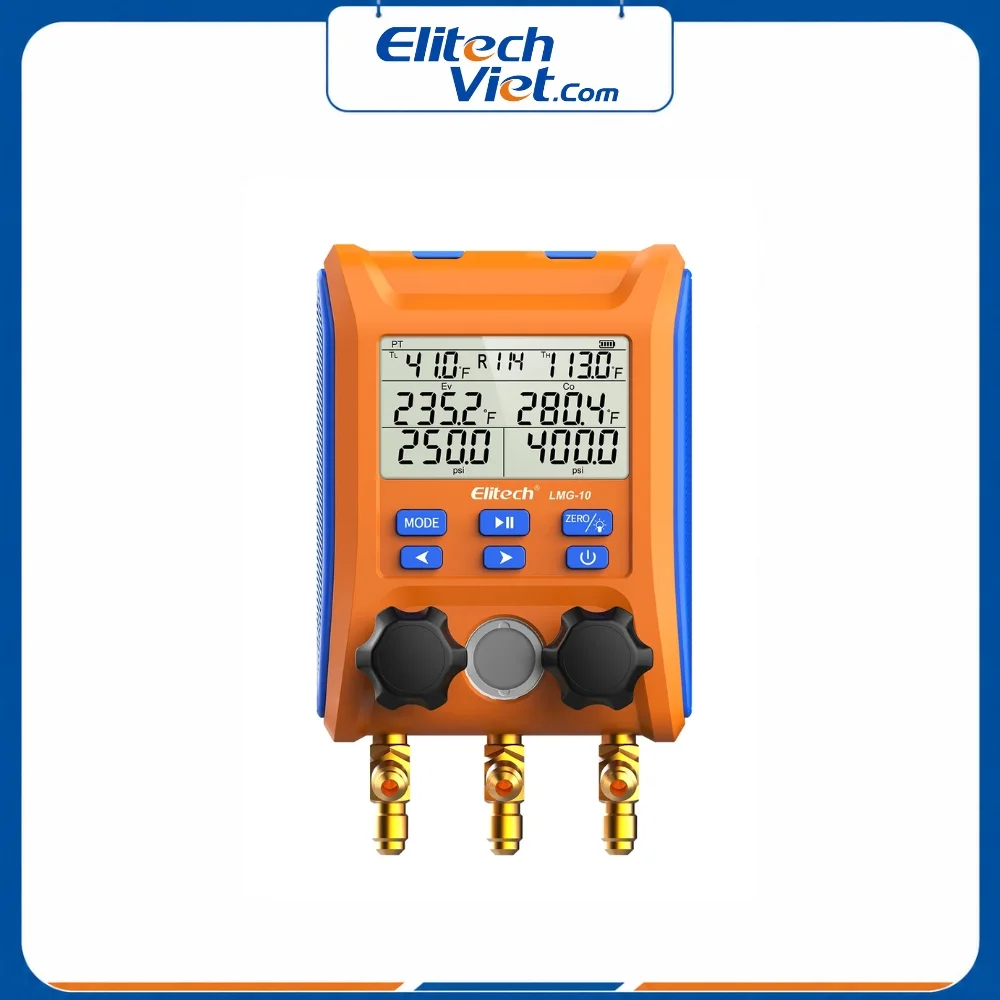

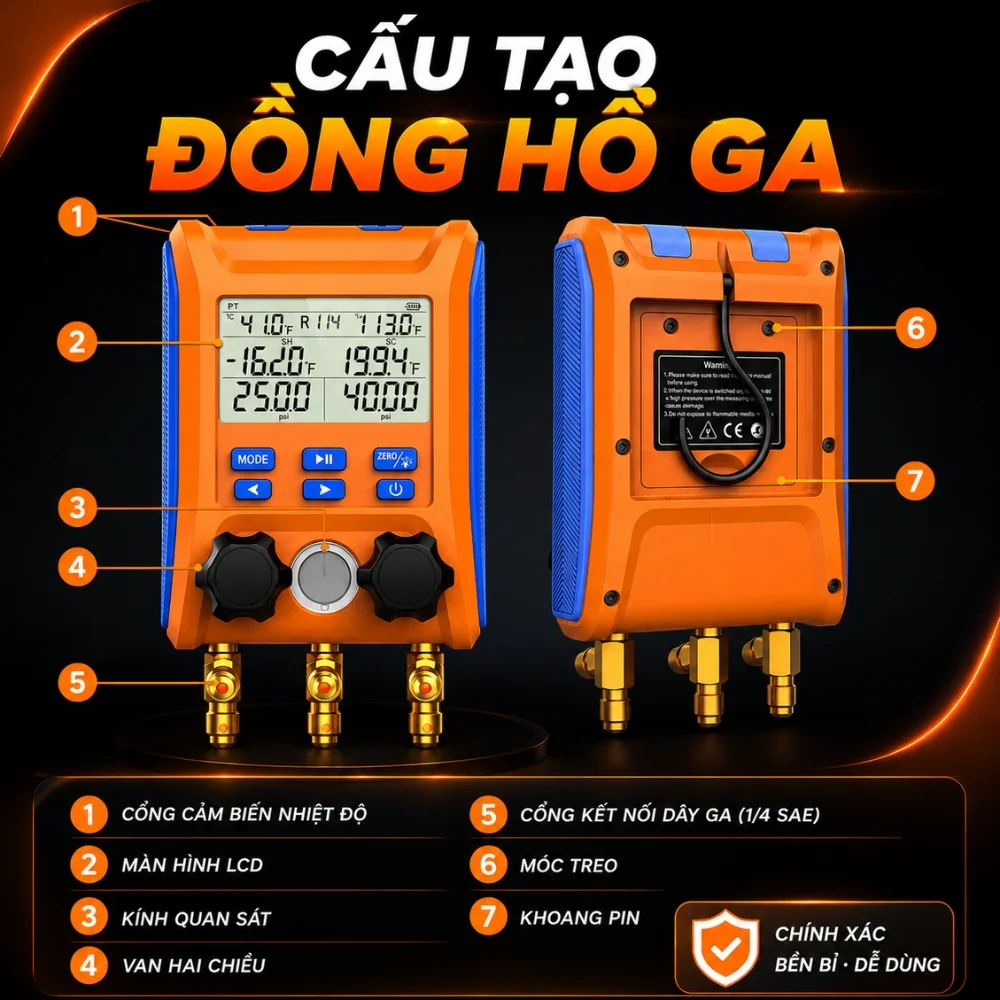

Đồng hồ đo áp suất lạnh điện tử Elitech LMG-10 là bộ đồng hồ đo gas lạnh kỹ thuật số được thiết kế nhằm thay thế các dòng đồng hồ cơ truyền thống. Thiết bị sở hữu màn hình LCD lớn, cụm van 2 chiều với 3 cổng kết nối cùng móc treo tiện lợi, giúp kỹ thuật viên thao tác nhanh chóng trong quá trình bảo trì hệ thống HVAC/R.

Điểm nổi bật của Elitech LMG-10 là khả năng lưu trữ dữ liệu của 88 loại môi chất lạnh, tự động tính toán độ quá nhiệt và độ làm lạnh phụ theo thời gian thực, giảm đáng kể thao tác tính toán thủ công, nâng cao hiệu quả làm việc.

Đặc điểm, tính năng nổi bật

• Tích hợp 88 loại môi chất lạnh, hỗ trợ tra cứu nhanh cơ sở dữ liệu áp suất – nhiệt độ bay hơi khi kiểm tra hệ thống.

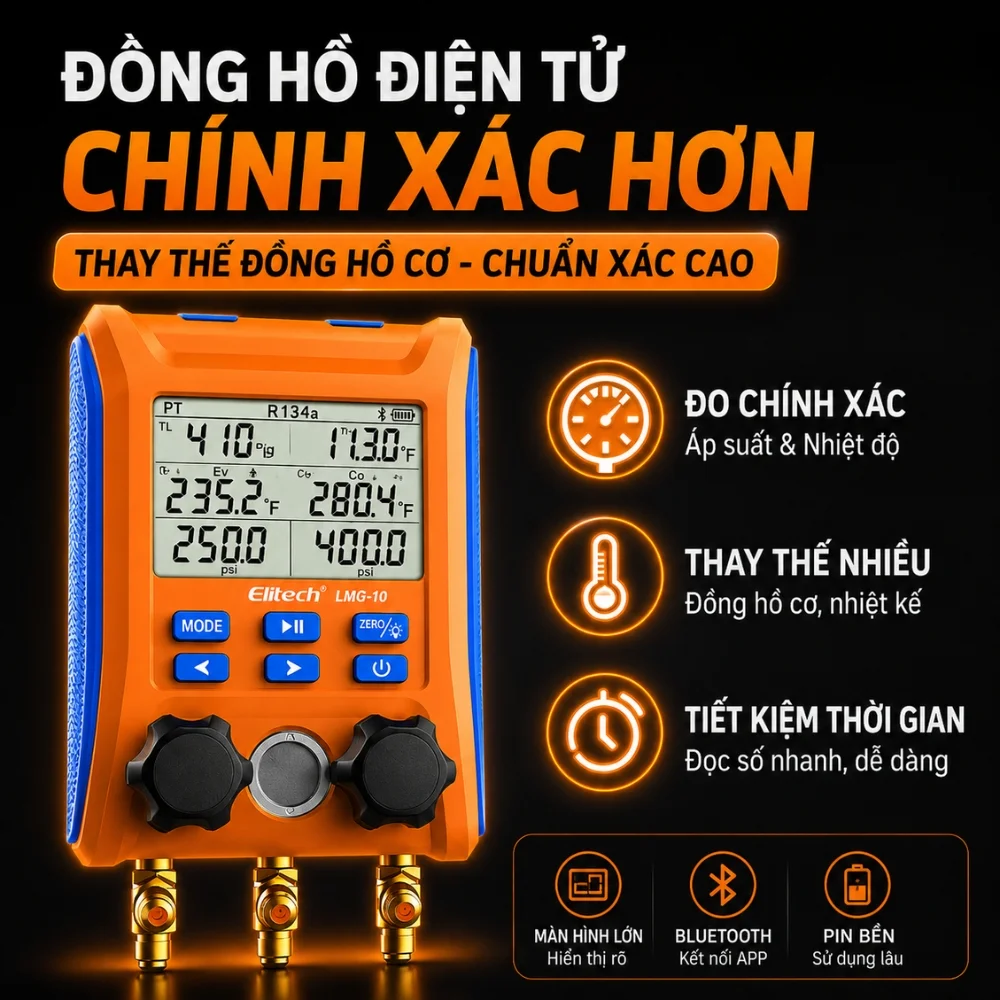

• Đo áp suất từ -14.5 đến 800 psi và nhiệt độ từ -40 đến 150°C, cho kết quả chính xác với độ phân giải 0.5 psi và 0.1°C.
• Tự động tính Superheat và Subcooling, giúp đánh giá hiệu suất hệ thống lạnh mà không cần tính toán thủ công.
• Hỗ trợ kiểm tra chân không (Vacuum Test), tính toán mức chân không dựa trên giá trị áp suất hiện tại.

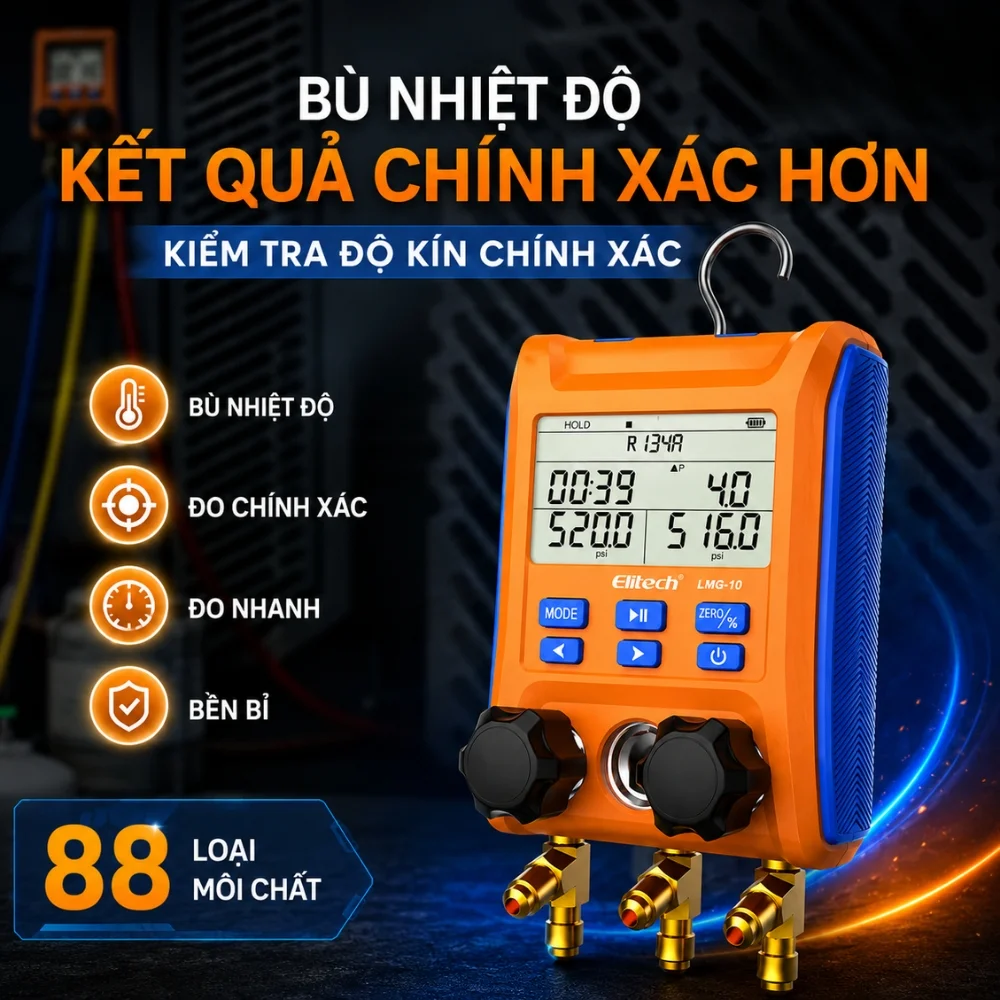

• Pressure Holding Test kết hợp bù nhiệt độ, hỗ trợ phát hiện rò rỉ và giảm sai số do thay đổi nhiệt độ môi trường.
• Màn hình LCD lớn, hiển thị đồng thời áp suất, nhiệt độ và các thông số vận hành, dễ dàng quan sát.
• Nguồn 3 pin AA, cho thời gian hoạt động lên đến 200 giờ, đáp ứng nhu cầu làm việc liên tục.
• Thiết kế chắc chắn, chống va đập, phù hợp sử dụng trong môi trường HVAC/R và công trình kỹ thuật.

Thông số kỹ thuật

Ứng dụng sản phẩm

Đồng hồ đo gas lạnh Elitech LMG-10 phù hợp cho nhiều lĩnh vực như:

• Bảo trì hệ thống điều hòa dân dụng và công nghiệp.
• Kiểm tra hệ thống máy lạnh trung tâm HVAC.
• Bảo dưỡng bơm nhiệt (Heat Pump).
• Kiểm tra hệ thống kho lạnh và kho đông.
• Đo kiểm áp suất môi chất lạnh trong hệ thống lạnh thương mại.
• Phát hiện rò rỉ và đánh giá hiệu suất hoạt động của hệ thống làm lạnh.

Phụ kiện đi kèm

• Đồng hồ đo áp suất ga lạnh Elitech LMG-10.
• Bộ dây kết nối.
• Hướng dẫn sử dụng.
• Pin AA (tùy phiên bản đóng gói).

Hướng dẫn sử dụng đồng hồ đo áp suất ga lạnh Elitech LMG-10

Việc sử dụng đúng quy trình giúp đảm bảo kết quả đo chính xác, đồng thời nâng cao tuổi thọ của thiết bị. Dưới đây là các bước vận hành cơ bản theo hướng dẫn của nhà sản xuất.

Bước 1: Lắp pin và khởi động thiết bị

Mở nắp khoang pin ở mặt sau thiết bị và lắp 3 pin AA đúng chiều cực (+/-). Nhấn nút Power để bật đồng hồ và kiểm tra màn hình LCD hiển thị bình thường trước khi sử dụng.

Bước 2: Kết nối đầu dò nhiệt độ và dây nạp gas

Kết nối hai đầu dò nhiệt độ vào các cổng đo tương ứng trên thiết bị, sau đó kẹp đầu dò lên đường ống cần đo. Tiếp theo, kết nối các dây nạp gas theo đúng màu sắc:

• Dây xanh: Cổng áp suất thấp (Low Pressure).
• Dây đỏ: Cổng áp suất cao (High Pressure).
• Dây vàng: Cổng nạp gas hoặc kết nối với bình môi chất lạnh.

Đảm bảo các đầu nối được siết chặt để tránh rò rỉ trong quá trình đo.

Bước 3: Chọn môi chất lạnh và đơn vị đo

Sử dụng các phím chức năng để lựa chọn 1 trong 88 loại môi chất lạnh được tích hợp sẵn trong thiết bị. Đồng thời có thể chuyển đổi đơn vị áp suất (psi, kg/cm², kPa, MPa, bar) và nhiệt độ (°C hoặc °F) theo nhu cầu sử dụng.

Bước 4: Tiến hành đo

Sau khi kết nối hoàn tất, màn hình sẽ hiển thị các thông số theo thời gian thực, bao gồm:

• Áp suất cao áp (High Pressure).
• Áp suất thấp áp (Low Pressure).
• Nhiệt độ đường ống.
• Nhiệt độ bay hơi và nhiệt độ bão hòa của môi chất lạnh.
• Giá trị Superheat và Subcooling được tính toán tự động.

Người dùng có thể theo dõi các thông số để đánh giá tình trạng hoạt động của hệ thống HVAC/R.

Bước 5: Thực hiện các chức năng kiểm tra

Tùy theo nhu cầu, người dùng có thể sử dụng:

• Vacuum Test để kiểm tra mức chân không của hệ thống.
• Pressure Holding Test kết hợp bù nhiệt độ nhằm kiểm tra khả năng giữ áp và hỗ trợ phát hiện rò rỉ môi chất lạnh.

Bước 6: Kết thúc quá trình đo

Sau khi hoàn tất, nhấn giữ nút Power để tắt thiết bị. Tháo các dây kết nối và đầu dò nhiệt độ, vệ sinh đồng hồ nếu cần, sau đó bảo quản ở nơi khô ráo, tránh va đập và nhiệt độ cao để duy trì độ bền của thiết bị.

FAQ – Một số câu hỏi thường gặp

Đồng hồ đo áp suất ga lạnh Elitech LMG-10 hỗ trợ bao nhiêu loại môi chất lạnh?

Thiết bị được tích hợp cơ sở dữ liệu của 88 loại môi chất lạnh, giúp người dùng dễ dàng lựa chọn loại gas phù hợp khi kiểm tra và bảo trì hệ thống.

Đồng hồ nạp gas lạnh Elitech LMG-10 có tự động tính Superheat và Subcooling không?

Có. Thiết bị tự động tính toán độ quá nhiệt (Superheat) và độ làm lạnh phụ (Subcooling) theo thời gian thực, giúp kỹ thuật viên đánh giá hiệu suất hệ thống nhanh chóng mà không cần tính toán thủ công.

Đồng hồ Elitech LMG-10 có kiểm tra được chân không không?

Có. Thiết bị hỗ trợ kiểm tra độ chân không (Vacuum Test) bằng cách tính toán mức chân không từ giá trị áp suất hiện tại, hỗ trợ xác định tình trạng hút chân không của hệ thống.
